?SIEMENS 840D系統是怎樣構成的?
??SIEMENS 840D系統是SIEMENS公司20世紀90年代末期推出的一種中檔數控系統.它與以往數控系統的不同點是數控與驅動的接口信號是數字量的，它的人機界面建立在FlexOs基礎上，更易操作、更易掌握.另外，它的硬件結構更加簡單:軟件內容更加豐富.SIEMENS 940。系統具有計算機化、驅動的模塊化、控制與驅動接口的數字化“三化”。這“三化”代表著目前數控發展的趨勢。

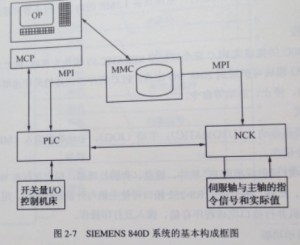

SIEMENS 840D系統的基本構成框圖如圖2-7
圖中的符號意義如下:
OP(Operator Panel):操作面板;
MMC(Man Machine Communication):人機通信;
MCP(Machine Control Panel):機床操作面板;
NCK(Numerical Control Kernel):數控控制核;
PLC(Programmable Logic Controller):可編程控制器;
MPI(Multipoint interface):多點接口。
