數控機床無報警顯示故障案例分析
【數控機床無報警顯示故障案例分析】
數控機床還有一些故障沒有報普顯示,只是機床某個動作不執行。這類故障有時診斷起來比較困難,要仔細觀察故障信息,分析機床工作原理和動作程序。

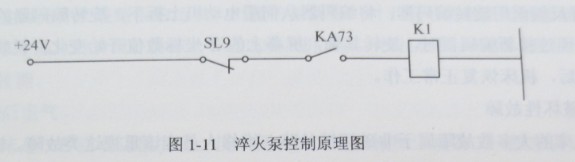

例如,一臺采用SIEMENS 810M系統的數控淬火機床,一次機床開機后,啟動淬火液泵時,泵啟動不了,但沒有報苦信息.分析機床的工作原理,淬火泵的控制原理如圖1-11所示,淬火液泵是受接觸器KI控制的,SL9是淬火液液位開關,液面沒有問題。而KA73是受PLC輸出Q7.3控制的。
首先檢查Q7.3的狀態,當淬火液泵啟動按鈕按下時,為“1”沒有問題,繼電器觸點KA73也閉合,說明PLC部分沒有問題,那么肯定是SL9的問題了;然后檢查SL9的閉合狀態,發現已斷開,說明液位開關損壞了,更換新的開關故障消除。
又如,一臺采用SIEMENS 810M系統的數控磨床X.Y,Z軸都不運動。這臺機床開機回參考點的過程不執行,手動移動X.Y.Z軸也不動,除了“沒有找到參考點”的故障顯示外,沒有其他報苦,檢查伺服使能條件也都滿足。仔細觀察發現,伺服軸的進給速率為“0″,但按進給速
率增大鍵,屏幕上的速率數值并不變化,一直為“0″。
關機再開也無濟于事。為了復位類似死機的狀態,強行啟動系統,使系統進入初始化狀態,但不進行初始化操作,直接退出初始化頁面。這時操作速率進給鍵,恢復正常,將進給速率增加到100%,各軸操作正常進行。
