SFS4020滾珠絲桿參數
型號:SFS4020
絲桿外徑:38
導程:20
珠徑:6.35
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:82
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數:2.8×1
動額定負荷:3959
靜額定負荷:10715
剛性:54。
【滾珠絲杠螺母副】
? 數控機床的進給傳動裝置中廣泛地采用滾珠絲杠螺母副。滾珠絲杠螺母副具有摩擦阻力小、傳動效率高、傳動靈敏度高、無反向空程誤差等優點,但制造較困難,成本較高。
瀏覽SFS4020滾珠絲桿的用戶還會?
SFT4020滾珠絲杠、DFS4020滾珠絲桿等。
SFT4020滾珠絲桿參數
型號:SFT4020
絲桿外徑:40
導程:20
珠徑:6.35
螺母外徑:82
法蘭直徑:124
法蘭的厚度:18
螺母的長度:100
安裝孔之間的距離:102
法蘭的寬度:90
珠圈數:2.5×1
動額定負荷:3683
靜額定負荷:10086
剛性:52。
? 滾珠絲杠預緊力的大小應使得滾珠絲杠副在承受最大軸向工作載荷時,絲杠螺母副不出現軸向間隙為最好,要求預緊力的數值應大于最大軸向工作載荷的1/3。由于雙螺母機構加預載后會引起附加摩擦力矩,因此還要考慮效率與壽命問題.所以一般取預緊力。
瀏覽SFT4020滾珠絲杠的用戶還會?
DFT4020滾珠絲杠、DFV4020滾珠絲桿等。

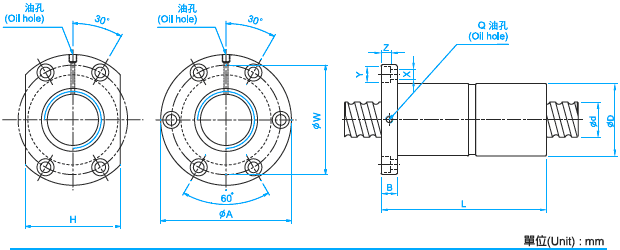

DFT4020滾珠絲桿參數
型號:DFT4020
絲桿外徑:40
導程:20
珠徑:6.35
螺母外徑:82
法蘭直徑:124
法蘭的厚度:18
螺母的長度:200
安裝孔之間的距離:102
法蘭的寬度:90
珠圈數:2.5×1
動額定負荷:3683
靜額定負荷:10086
剛性:69。
絲杠外徑選定及校核
初選絲杠外徑
??? 絲杠外徑主要按以下條件來進行初選:
??? ①在按定位精度選定的滾珠絲杠系列(磨制滾珠絲杠或軋制滾珠絲杠)中選定,
??? ②在相應的精度等級及絲杠長度下,絲杠外徑的大小必須滿足所要求的軸向間隙;
??? ③在標準的導稗一絲杠外徑組合中選定絲杠外徑。
瀏覽DFT4020滾珠絲桿的用戶還會?
DFS4020滾珠絲杠、DFV4020滾珠絲杠等。

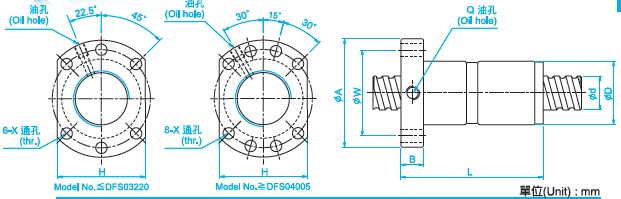

DFS4020滾珠絲杠參數
型號:DFS4020
絲桿外徑:38
導程:20
珠徑:6.35
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:162
安裝孔之間的距離:78
法蘭的寬度:70
珠圈數:2.8×1
動額定負荷:3959
靜額定負荷:10175
剛性:73。
滾珠絲杠何時需要預壓?預壓對有何優缺點?
A. 機器精度要求高,而機器的背隙上限值小的時侯(如配合直線導軌使用可以使機器的反向運動背隙接近于零)。
B. 優點: 消除背隙;消除背隙可使機械傳動的精度更為穩定,且機械傳動結構的剛性提高。
???? 缺點: 降低機械效率,預壓若過大會產生溫升問題及壽命降低,所以滾珠絲杠的預壓必須設定在一合理范圍內。
瀏覽DFS4020滾珠絲杠的用戶還會?
DFV4020滾珠絲杠、BSH1605滾珠絲杠等。
DFV4020滾珠絲桿參數
型號:DFV4020
絲桿外徑:40
導程:20
珠徑:6.35
螺母外徑:82
法蘭直徑:124
法蘭的厚度:18
螺母的長度:200
安裝孔之間的距離:102
法蘭的寬度:90
珠圈數:2.7×1
動額定負荷:3935
靜額定負荷:10893
剛性:74。
【滾珠絲桿的螺距】
如果是絲杠每轉一周螺母移動四個(或五個)螺旋線的距離,那么表示該絲杠是四線(或五線)絲杠,俗稱四頭(或五頭)絲杠。
【自潤式滾珠絲桿】
較節省成本,不需要潤滑管路設備和系統、廢油后續處理及換油的成本,并且大量節省油品之消耗,大幅延長絲桿保養的週期。
