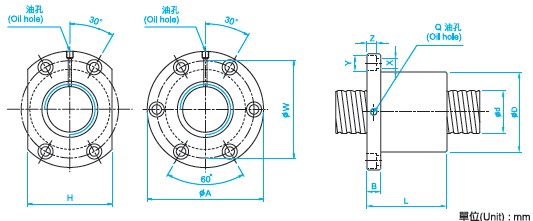

SFV1510滾珠絲桿參數
型號:SFV1510
絲桿外徑:15
導程:10
珠徑:3.175
螺母外徑:34
法蘭直徑:58
法蘭的厚度:10
螺母的長度:57
安裝孔之間的距離:45
法蘭的寬度:34
珠圈數:2.7×1
動額定負荷:972
靜額定負荷:2020
剛性:23.
圖紙下載:SFV1510滾珠絲杠圖紙PDF
驅動電動機與SFV1510滾珠絲杠的連接
在數控機床進給傳動系統中,驅動電動機與滾珠絲杠的連接是數控機床穩定工作的重要環節之一。目前,在直線進給傳動系統中,驅動電動機與滾珠絲杠的連接方式主要有聯軸器、齒輪和同步帶。
瀏覽SFV1510滾珠絲桿的用戶還會?
XSVR1510滾珠絲杠、DFV1510滾珠絲杠等。
XSVR01510滾珠絲桿參數
鋼珠中?????????????????????????????????? Ball center dia.??????????????????????? ?15.5
鋼珠直徑(mm)?????????????????? Ball dia.????????????????????????????????????? 3.175
導程(mm)????????????????????????? ?Pitch???????????????????????????????????????????? ? 10
珠卷數??????????????????????????????????Number of turns???????????????????? 2.7×1
導程角??????????????????????????????? ? Lead angle??????????????????????????????? 11.6°
螺旋方向???????????????????????? ??? ?Helix dir.?????????????????????????????????? R
彈簧力??????????????????????????????? ? Spring force????????????????????????? ? 0.1~0.3Kg
預壓量???????????????????????????????? ?Preload????????????????????????????????????? 38Kgf
動負荷Ca(Kgf)???????????????? ?Dynamic (Ca)?????????????????????????? 802
靜負荷Co(Kgf)???????????????? ?Static (Coa)????????????????????????????? ?1634
精度(級數)????????????????????????? Grade???????????????????????????????????????? 0.018

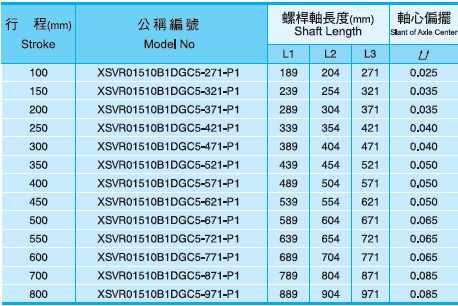

XSVR01510滾珠絲桿不同長度的參數
行程(mm)??????????????????????????????公稱編號???????????????????????????????????????????????? ?? 絲桿軸長度????????????? ?軸心偏擺
Strke???????????????????????????????? ? Model NO???????????????????????????????????????????????? L1??? L2??? L3
100??????????????????????????XSVR01510B1DGC5-271-P1?????????????????? ?189?? 204?? 271?????????????? 0.025
150??????????????????????????XSVR0151OB1DGC5-321-P1??????????????????? 239?? 254?? 321?????????????? 0.035
200?????????????????????????XSVR01510B1DGC5-371-P1????????????????????289?? 304?? 371??????????????0.035
250?????????????????????????XSVR0151OBIDGC5-421-P1??????????????????? ?339?? 354?? 421?????????????? 0.040
300?????????????????????????XSVR01510B1DGC5-471-P1??????????????????? ?389?? 404?? 471??????????????0.040
350?????????????????????????XSVR0151OB1DGC5-521-P1??????????????????? ?439?? 454?? 521???????????????0.050
400?????????????????????????XSVRO151OBIDGC5-571-P1?????????????????????489?? 504?? 571??????????????0.050
450?????????????????????????XSVR0151OBIDGC5-621-P1????????????????????? 539?? 554?? 621????????????? 0.050
500????????????????????????XSVRO151OBIDGC5-671-P1??????????????????????589?? 604?? 671??????????????0.065
550?????????????????????????XSVR0151OB1DGC5-721-P1???????????????????? 639?? 654?? 721???????????? ?0.065
600????????????????????????XSVR0151OB1DGC5-771-P1???????????????????? 689?? 704?? 771???????????? ?0.065
700????????????????????????XSVR0151OB1DGC5-871-P1???????????????????? 789?? 804?? 871???????????? ?0.085
800????????????????????????XSVR0151OB1DGC5-971-P1????????????????????? 889?? 904?? 971????????????? ?0.085
【研磨滾珠絲桿簡述】
研磨絲杠的精度是按傳統的機械加工方法來實現的。它是以絲杠中心孔為加工基準,通過車削、研磨……達到圖紙設計要求。通常要進行二十幾道工序,花費30~40天的時間。它的制造精度可以達到P1級。
瀏覽XSVR01510滾珠絲杠的用戶還會?
DFV1510滾珠絲杠、SFU5010滾珠絲杠等。

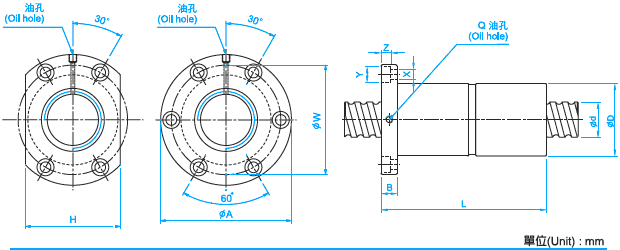

DFV1510滾珠絲桿參數
型號:DFV1510
絲桿外徑:15
導程:10
珠徑:3.175
螺母外徑:34
法蘭直徑:58
法蘭的厚度:10
螺母的長度:107
法蘭的寬度:34
珠圈數:2.7×1
動額定負荷:972
靜額定負荷:2020
剛性:30。
圖紙下載:DFV1510滾珠絲杠圖紙PDF
DFV1510滾珠絲杠驅動裝置
滾珠絲杠由一個回轉絲杠和一個可移動式滾珠螺母組成。滾珠螺母安裝在單元的托架上。滾珠螺母沒有標準螺紋,取而代之的是,滾珠在螺母內循環滾動,從而作為一個高效的滾珠軸承,沿 絲杠運動。提供有各種導程、直徑和公差等級的滾珠絲杠。公差等級(T3、T5、T7 或 T9)表示絲杠的導程公差。數字越小,公差越大滾珠絲杠驅動單元的典型特點是具有高負荷能力和高精確度。
皮帶驅動裝置
皮帶驅動裝置由安裝在托架上的齒形皮帶組成。皮帶在位于型材外殼兩端的兩個帶輪之間進行運轉。一個帶輪安裝在電機上,另一個則安裝在張緊裝置上。皮帶由經過鋼絲塑料制成。高速度 、長行程、低噪音以及低總重是皮帶驅動單元的典型特點。
瀏覽DFV1510滾珠絲桿的用戶還會?
SFU10020滾珠絲杠、SFU5020滾珠絲桿等。
產地:臺灣

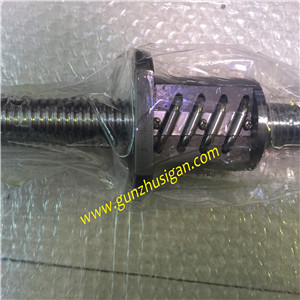

產品名稱:TBI滾珠絲桿XSVR01510
價格:請與雷研精密傳動客服聯系:(保證價格合理)
使用注意事項請參巧這里:http://www.gdhnspgyyxgs.cn/64.html
附上圖紙供大家參巧;
XSVR01510滾珠絲桿鎖緊螺母RN型結構與特長
滾珠絲杠用的鎖緊螺母,可以很容易地對絲杠軸與軸承進行固定,并且精度良好。利用內六角固定螺絲與墊塊所組成的防松動機構, 能得到完全沒有松動的固定。另外, 還提供種類豐富的M4型~M40型的鎖緊螺母。
XSVR01510滾珠絲桿使用注意事項
(1)請不要分解各部分。否則,可能導致垃圾的進入或者功能的損失。
(2)絲杠軸及螺母傾斜后可能因為自身重量而落下,請加以注意。
(3)請注意不要讓滾珠絲杠掉落或者敲擊。否則,可能導致劃傷、破損。另外,受到了沖擊時,即使外觀上 看不見破損,也可能導致功能的損失。
(4)請不要將滾珠絲杠螺母從滾珠絲杠軸上卸下。否則,可能導致鋼球、球保持器脫落,或者無法使用。
(5)請防止垃圾、切屑等異物的進入。否則,可能導致鋼球循環部件的破損、功能的損失。
(6)因冷卻液的種類的不同,有時可能給產品的功能帶來障礙。要在冷卻液可能進入滾珠絲杠螺母內部 的環境下使用時,請咨詢
