精密螺母旋轉式滾珠絲杠

?

精密螺母旋轉式滾珠絲杠

精密螺母旋轉式滾珠絲杠【DIR型】結構與特長:

【DIR型】
標準導程的螺母旋轉式滾珠絲杠DIR型,是把單螺母滾珠絲杠與支撐軸承一體化的螺母旋轉式滾珠絲杠裝置。

其螺母為使用循環器方式的鋼球循環結構, 鋼球沿著安裝在螺母內部的循環器溝槽移動到相鄰的滾動面,然后在負荷區域循環,從而進行無限滾動運動。

此外, 作為錯位予壓螺母, 在單個螺母的中央部,給左右兩方的螺紋以相位差, 使軸向間隙達到負值(予壓狀態)。與傳統的雙螺母型(2 個螺母之間插有調整片的方式)相比,既小型又能獲得平滑流暢的運動。

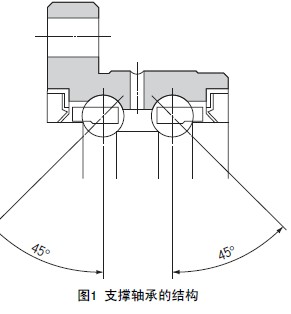

支承軸承由兩排接觸角為45° 的DB 型角接觸軸承組成, 來提供予壓。以往用于安裝皮帶輪的套環,現與螺母組合為一體(參照斷面A)

小型化
由于內部循環機構使用循環器,外部直徑僅是回流管螺母的70%~80%,總長是回流管螺母的60%~80%,因而減輕了重量并且減少了加速時的慣性力。
此外,因螺母的支撐軸承為一體化結構,能實現既高精度又小型的設計。并且,由于螺母重量輕,慣性小,從而能獲得高度的響應能力。

能微量定位:作為標準導程的滾珠絲杠,即使在螺母旋轉時也能夠微量定位。

容易建立精度:由于支撐軸承與外圈結合在一起,軸承能夠與螺母支撐座一起裝配在外圈法蘭的端面上。因此容易定螺母的中心并容易建立精度。

優異的平衡性能:由于循環器沿圓周均勻設置,能在螺母旋轉時保證優異的平衡性能。

低速范圍內的穩定性:由于外部原因,馬達在低速范圍內運轉時,扭矩和速度容易發生不均勻。DIR型的馬達可以與絲杠軸和滾珠絲杠的螺母獨立連接,因而可以使微動進給保持在馬達的穩定旋轉范圍內。

【BLR型】
旋轉式滾珠絲杠是使螺母與支撐軸承形成一體化構造的螺母旋轉式滾珠絲杠裝置。支撐軸承的接觸角為60°,并增加了鋼球數量,為軸向具有高剛性的角接觸軸承。BLR型分為兩種類型∶精密滾珠絲杠軋制滾珠絲杠

平滑的運動
與利用齒條和小齒輪的直線運動裝置相比,能獲得平滑而流暢的運動。另外,因是螺母驅動,絲杠軸不旋轉,所以無跳動現象,且噪音低,發熱量減少。

高速運轉時也能保持低噪音
因BLR型采用端蓋方式,鋼球被掬取入螺母內部時聲音很小。并且,鋼球在螺母內部進行循環,即使在高速運轉情況下,噪音也非常低。

高剛性
與絲杠軸回轉時的支撐軸承相比,支撐軸承較大。所以,軸向剛性得以大幅度地提高。

小型化
因螺母與支撐軸承為一體化結構,能實現既高精度又小型的設計。

安裝簡便
只需用螺栓安裝在支撐座上,就可簡單地獲得滾珠絲杠的螺母旋轉機構。(支撐座內徑公差建議采用H7。)
