滾珠絲桿技術參數
滾珠絲桿的主要參數有:中徑,底徑,導程,滾珠直徑,循環圈數,螺母安裝尺寸,動載荷,靜載荷,接觸剛性、絲桿外徑等。絲桿外徑,導程,這兩個參數決定了滾珠絲桿的負載(負荷及速度),它們是標準值,通過上面說的條件進行計算選擇。還有一個在選擇絲桿進行考慮的參數:滾珠列數(負載回路列圈數也決定負載能力)。其它的外形尺寸,滾珠螺母是依據絲桿、列數、循環方式、安裝形式來確定,桿端尺寸及形式主要取決于安裝形式。
滾珠絲桿主要技術參數的確定:
(1) 導程Ph根據機床傳動要求,負載大小和傳動效率等因素綜合考慮確定。一般選擇時,先按機床傳動要求確定,其公式為:Ph≥vmax/nmax(10)。
式中:vmax—機床工作臺最快進給速度,mm/min;nmax—驅動電機最高轉速,r/min。在滿足控制系統分辨率要求的前提下,Ph應取較大的數值。

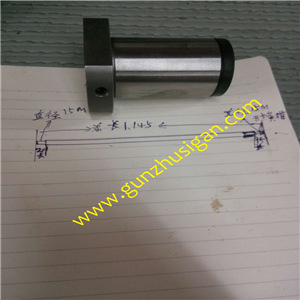

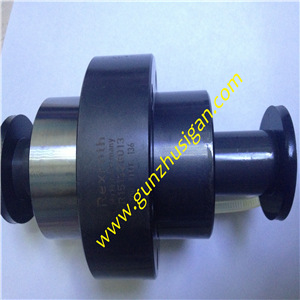

(2)滾珠絲桿螺母的選擇
由于數控機床滾珠絲桿的剛度有較高要求,故選擇螺母時要注重其剛度的保證。推薦按高剛度要求選擇預載的螺母型式。其中插管式外循環的端法蘭雙螺母應用最為廣泛。它適用重載荷傳動、高速驅動及精密定位系統。并在大導程、小導程和多頭螺紋中具有獨特優點,且較為經濟。
①滾珠的工作圈數i和列數j。根據所要求性能、工作壽命,推薦按圖選取。
②法蘭形狀。按安裝空間由標準形狀選擇,亦可根據需要制成特殊法蘭形狀。
(3)導程精度選擇:
?
