CSK精密滾珠絲杠導程精度

CSK 滾珠絲杠的導程精度是,由螺母的有效移動量或螺紋軸對螺紋部分有效長度的代表移動量誤差及變動,以及螺紋軸對螺紋部分有效長度之間任意選300mm 及一轉(2π rad)的變動來規定。表4.1、4.2 所示各精度等級的允許值。

CSK精密滾珠絲杠導程精度

另外,如有螺紋軸受到外部負荷及熱應力等影響而有伸縮的情況下,有時會事先設定標準移動量在稍微大或小的數值。此時,請指示移動量的目標值。

標準移動量的目標值(T): 以標準移動量預先設定在稍微大或小的數值時的目標值。
標準移動量: 根據標準導程用任意的轉數進行旋轉時的移動量。

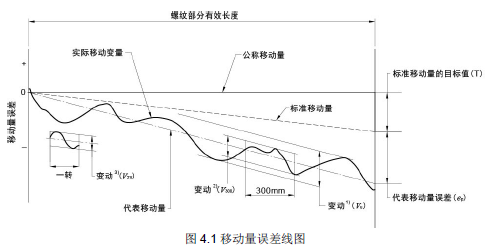

實際移動量:

據連續測定的移動量線圖算出的平均傾向,或據包括螺絲軸軸線任意

斷面的測量算出來的移動量。





代表移動量:

代表實際移動量的傾向的直線。據以滾珠絲杠的有效移動量或對于螺

紋部分有效長度所示實際移動量的曲線,用于最小自乘計算法或近似 的計算法算出來。



移動量誤差:

實際導程與標準導程的誤差。實際導程比標準導程大時就為加號,比

標準導程小時就為負號。

實際移動量誤差: 實際移動量減標準移動量的數值。
代表移動量誤差(ep): 代表移動量減標準移動量的數值。
變動(Vu): 代表移動量平行劃的兩條線之間的實際移動量最大幅度。


變動(V300):

對于螺紋軸螺紋部分有效長度之間任意選300mm 的實際移動量最大

幅度。



變動(V2π):

螺紋軸一轉中相對任意旋轉角度,螺母軸方向移動量實際值與標準值

誤差的最大幅度。
