DFUR2004滾珠絲桿

雷研精密傳動設備有限公司供應DFU2004滾珠絲桿【貨源充足、價格合理、原裝正品、品牌齊全。請需要DFU2004滾珠絲桿的朋友聯系:黃志杰(經理)? 聯系電話:15802034588。

DFU2004滾珠絲桿圖

DFU2004滾珠絲杠參數
型號:DFU2004
絲桿外徑:20
導程:4
珠徑:2.381
螺母外徑:36
法蘭直徑:58
法蘭的厚度:10
螺母的長度:80
安裝孔之間的距離:47
法蘭的寬度:44
珠圈數:1×4
動額定負荷:1066
靜額定負荷:2987
剛性:51。

DFU圖紙下載:DFUR2004滾珠絲桿圖PDF

DFU2004滾珠絲杠圖

滾珠絲杠的支承方式
數控機床的進給系統要獲得較高的傳動剛度,除了加強滾珠絲杠螺母本身的剛度外,滾珠絲杠的正確安裝及其支承的結構剛度也是不可忽視的因素。螺母座、絲杠端部的軸承及其支承加工的不精確性和它們在受力后的過量變形,都會給進給系統的傳動剛度帶來影響。

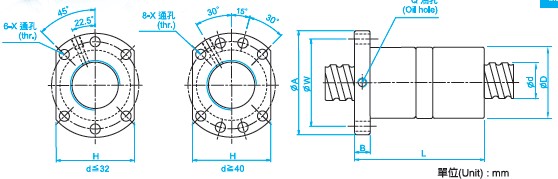

DFU2004滾珠絲杠尺寸圖

因此,螺母座的孔與螺母之間必須保持良好的配合,并應保證孔對端面的垂直度。螺母座應增加適當的肋板,并加大螺母座和機床結合部件的面積,以提高螺母座的局部剛度和接觸剛度。滾珠絲杠的不正確及支承結構的剛度不足,會使滾珠絲杠的壽命大大下降。因此要注意軸承的選用和組合,尤其是軸向剛度要求較高。為了提高支承的軸向剛度,選擇適當的滾動軸承及其支承方式是十分重要的。

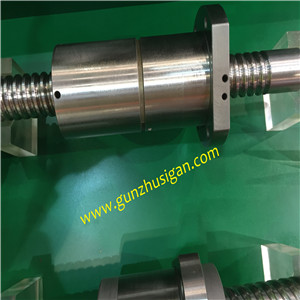

DFUR2004滾珠絲桿實物圖

瀏覽DFU2004滾珠絲桿的用戶還會?
SCI2004滾珠絲桿DFI2004滾珠絲杠等。


滾珠絲杠討論①群263545937(專家在線為你解答)歡迎你的加入!
