SFU6320滾珠絲桿

雷研精密傳動設備有限公司供應SFU6320滾珠絲杠【貨源充足、價格合理、原裝正品、品牌齊全】請需要SFU6320滾珠絲桿的朋友聯系:黃志杰(經理)? 聯系電話:15802034588。

SFU6320滾珠絲桿圖

SFU6320滾珠絲桿參數
型號:SFU6320
絲桿外徑:63
導程:20
珠徑:9.525
螺母外徑:95
法蘭直徑:135
法蘭的厚度:20
螺母的長度:149
法蘭的寬度:100
珠圈數:1×4
動額定負荷:11444
靜額定負荷:36653
剛性:112。

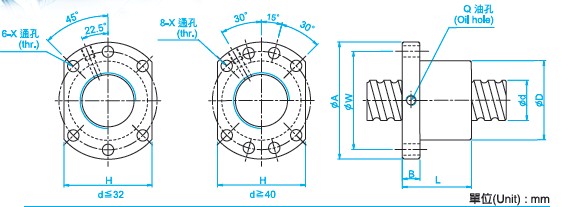

SFU6320滾珠絲杠圖

滾珠絲杠副的支撐方式有4 種情況:
1) 固定—自由
2) 支承—游動
3) 固定—游動
4) 固定—固定
安裝方式對滾珠絲杠副的承載能力,剛性,最高轉速,使用壽命有至關重要的影響. 在條件允許的情況下,設計時應盡量避免一端自由的方式。

熱變形對滾珠絲杠副系統定位精度的影響
如果滾珠絲杠副在運行中產生溫度上升,則絲杠軸會因?yàn)闊崤蛎浂扉L(zhǎng),從而造成定位誤差.下式為絲杠軸的伸縮量計算:
?L = ?*?T*Lu
?L:絲杠軸因溫升?T 引起的軸向伸縮量,mm
?: 熱膨脹系數,12*10-6/℃
?T:絲杠軸的溫升,℃
Lu: 螺紋的有效長度,mm
例:1 米長的絲杠,溫升1℃則絲杠軸伸長12μm, 因此,定位精度要求嚴格時,必須要采取溫升對策。

滾珠絲杠運行姿勢對滾珠絲杠副系統定位精度的影響
滾珠絲杠副本身的導程精度是指滾珠絲杠軸中心線上的定位精度. 由于定位點到滾珠絲杠中心有一定的距離H, 當因?yàn)閷?dǎo)軌本身或?qū)к壈惭b不平行而引起螺母中心線相對于絲杠軸中心線偏離一個角度時,則會引起定位誤差A(yù). A = H*sin。

瀏覽SFU6320滾珠絲桿的用戶還會?
SFU6310滾珠絲杠、SFU3210滾珠絲杠等。
