SFU6310滾珠絲杠

雷研精密傳動設備有限公司供應SFU6310滾珠絲桿【貨源充足、價格合理、原裝正品、品牌齊全】滿足客戶的需求。請需要SFU6310滾珠螺桿的朋友聯系:黃志杰(經理)? 聯系電話:15802034588。

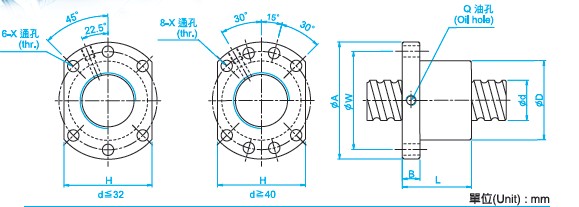

SFU6310滾珠絲杠圖

SFU6310滾珠絲杠參數
型號:SFU6310
絲桿外徑:63
導程:10
珠徑:6.35
螺母外徑:90
法蘭直徑:125
法蘭的厚度:18
螺母的長度:98
法蘭的寬度:95
珠圈數:1×4
動額定負荷:6719
靜額定負荷:25358
剛性:99。

SFU6310滾珠絲桿圖

SFU6310滾珠絲桿選用步驟
1.定位精度與導程精度
2.馬達最高轉速、平均轉速
3.絲桿導程、最大行程、絲桿牙長
4.絲桿外徑、螺帽型式、螺帽總長
5.環境溫度、預壓力、預拉力
訂購滾珠絲桿螺帽規格
A.前端連結聯軸器外徑依據前端軸承鎖固螺帽遞減,如鎖固螺帽選用M15 Pich1.0 mm A=15-1=14
A最大值 可以 = ?14㎜ 若考慮絲桿B部車牙會在A部產生細牙紋則再遞1mm, 使A = 13 ㎜或12mm.
B.連結聯軸器長度 依據選用聯軸器設計一般設計長度大於外徑A×1.5即可。
C.鎖固螺牙 依據如圖示前端安裝軸承部位尺寸E 設計, C = E – 0.1,如E=15鎖固螺牙設計 ?14.9P1.0㎜。
D.依據選用鎖固螺帽的寬度再加2 mm,如選用些旦墜這個鎖固螺帽寬8 ㎜則D = 8 + 2 = 10 ㎜。
E.軸承安裝部位,外徑大,J載據選用絲桿遞減,重點考量支撐軸承有足夠的肩部承靠高度。
F.絲桿支撐軸承寬減2mm+鎖固螺牙寬D,如果有加裝問格環則須加上問格環的寬度。

G.滾珠絲桿止動面,用於鎖緊鎖固螺帽時絲桿止動施力。依據選用InJ口板手尺寸設訓一?也可以在滾珠絲桿尾端軸向巾′0加內六角孔或外六角,除了可以做滾珠絲桿止動還可以在裝機時驪動測試用。
H.滾珠絲桿總長。
I.滾珠絲桿有牙長度。
J.滾珠絲桿外徑。
K.尾端軸承寬度。
L.尾端軸承寬度+止動環溝寬度。
M.止動環溝底外徑。
