SFU1610滾珠絲杠
雷研精密傳動設備有限公司供應SFU1610滾珠絲杠【貨源充足、價格合理、品牌齊全】請需要SFU1610滾珠螺桿的朋友聯系:黃志杰(經理)? 聯系電話:15802034588。

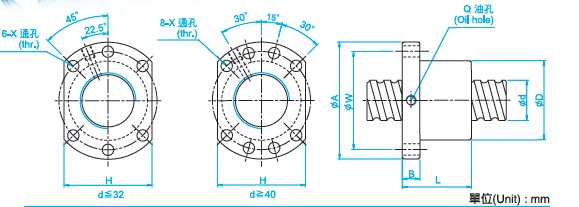

SFU1610滾珠絲杠參數
型號:SFU1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:28
法蘭的厚度:10
螺母的長度:57
法蘭的寬度:40
珠圈數:1×3
動額定負荷:1103
靜額定負荷:2401
剛性26
SFU1610滾珠絲杠預壓方法
如果滾珠絲杠螺母帶有預壓,則可以達到以下效果:
– 提高定位精度
– 增加螺母區域的剛度
– 減少間隙
采用2點滾珠接觸的偏移導程型預壓方法:
標準預壓值:動態額定載荷的10%
設計:
– VDM型:預壓型雙螺母
– VEM-2型和FL型:偏移導程式預壓型單螺母
– VEM-2型:多頭螺紋預壓型單螺母,各螺紋之間的距離有偏移,以形成預壓。
采用4點滾珠接觸的超規滾珠型預壓方法:
標準預壓值:動態額定載荷的4%
設計:
VEM-4型:帶有超大滾珠軸承的四點接觸式預壓?jiǎn)温菽?br />
注:
– 4點接觸式螺母長度比2點接觸式螺母長度更短
– 4點接觸式螺母的滑動摩擦相對2點接觸式螺母更大,所以不
適用于所有應用,但經濟性更好。
