錐形夾緊環消隙聯軸器
進給裝置常用聯軸器(1):

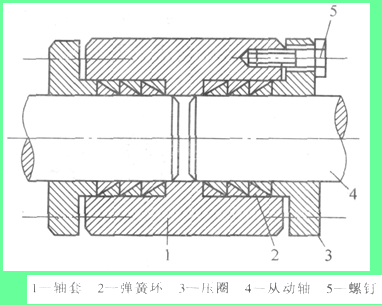

錐環無鍵聯軸器該機構利用錐環對之問的摩擦實現軸與轂之間的無間隙連接傳遞轉矩,且.可任意調節兩連接件之間的角度位置。通過選擇所用錐環的對數,可傳遞不同大小的轉矩。如圖所示為采用錐環(錐形火緊環)無鍵消隙聯軸器,可使動力傳遞沒有反向間隙。
進給裝置常用聯軸器(2)

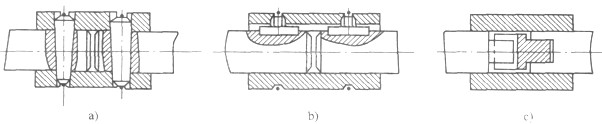

套筒式聯軸器如圖所示,為套筒式聯軸器的幾
種結構型式。其結構簡,徑向尺寸小,但拆裝困難(要求兩中心軸線嚴格對準,不允許存在徑向及角度偏差),使用受到定限制。其中圖a結構雖簡單實用,但不可靠。圖b結構簡單,加工和安裝容易,但消除周向間隙不可靠,且易松動。圖C字滑塊聯軸器相連,滑塊的配研,這種結構無法保證完個消除傳動間隙。
